Projeto
Projeto Elétrico e Sistemas
Projeto das Instalações Elétricas (básico e executivo) para edificações que somam 6.721,64m² de área construída e cinco pavimentos com 996,57kVA de potência demandada, conforme a norma da ABNT NBR 5410:2004.
Carga Elétrica Instalada para tomadas de força (220/127V) e iluminação geral com potência de 848,86kW, sendo 26,60kW de iluminação com tecnologia LED. Projeto de rede estabilizada com sistema de Nobreak (220/127V) para equipamentos de uso específico com carga de 255,23kVA.
Projeto de fonte de energia renovável fotovoltaica (microgeração) com 57 unidades de painel solar de 250W com capacidade de geração de 14kWp com sistema de compensação de energia elétrica e paralelismo permanente entre concessionária e sistema de geração.
Projeto elétrico de alta tensão com implantação de subestação de energia com transformador tipo pedestal de 1,5MVA e grupo motor gerador de 1,0MVA com quadro de transferência automática (QTA).
Projeto de rede de distribuição de alta tensão com trechos aéreos e subterrâneos com extensão de 200 metros.
Projeto de Cabeamento Estruturado (Rede de Telecomunicações e Dados) Categoria 5E e 6 com implantação de 520 pontos em conformidade com as normas da ABNT NBR 14565:2013, ANSI/TIA 568 e 569 e ISO / IEC 11801.
Projeto de Segurança Patrimonial (CFTV e Controle de Acesso) com sistema de câmeras digitais IP (internet Protocol) em rede estruturada com cabos categoria 5E e 6 com implantação de 80 pontos de câmeras IP, em conformidade com as normas da ABNT NBR 14565:2013, ANSI/TIA 568 e 569 e ISO / IEC 11801;
Projeto de Sonorização, Áudio e Vídeo Projeção com gerenciamento e controle através de rack de telecomunicação e mesas de controle de equipamentos de videoconferência e receivers, num total de 73 pontos.
Projeto de Alarme contra Incêndio contemplando instalação de acionadores manuais, sirenes audiovisuais e central de alarme para controle e gerenciamento do sistema, num total de 30 pontos, conforme as normas técnicas da ABNT e normas locais do CMB-PR.
Projeto de SPDA (Sistema de Proteção contra Descargas Atmosféricas) com área de 6.721,64m², nível “I” de proteção, metódo de Faraday, contendo planta dos pavimentos com detalhes das descidas e equalização do aterramento interno da edificação com o sistema de SPDA utilizando cabos de cobre nú de #35mm², #50mm² e barras chatas de alumínio. Planta de cobertura com malha de captação e detalhes de instalação de mastro com para-raios tipo Franklin, planta baixa da malha de aterramento no solo com todos os detalhes pertinentes à instalação. Todo o projeto foi baseado nas normas técnicas da ABNT NBR 5410:2004 e NBR 5419:2015.
Cliente

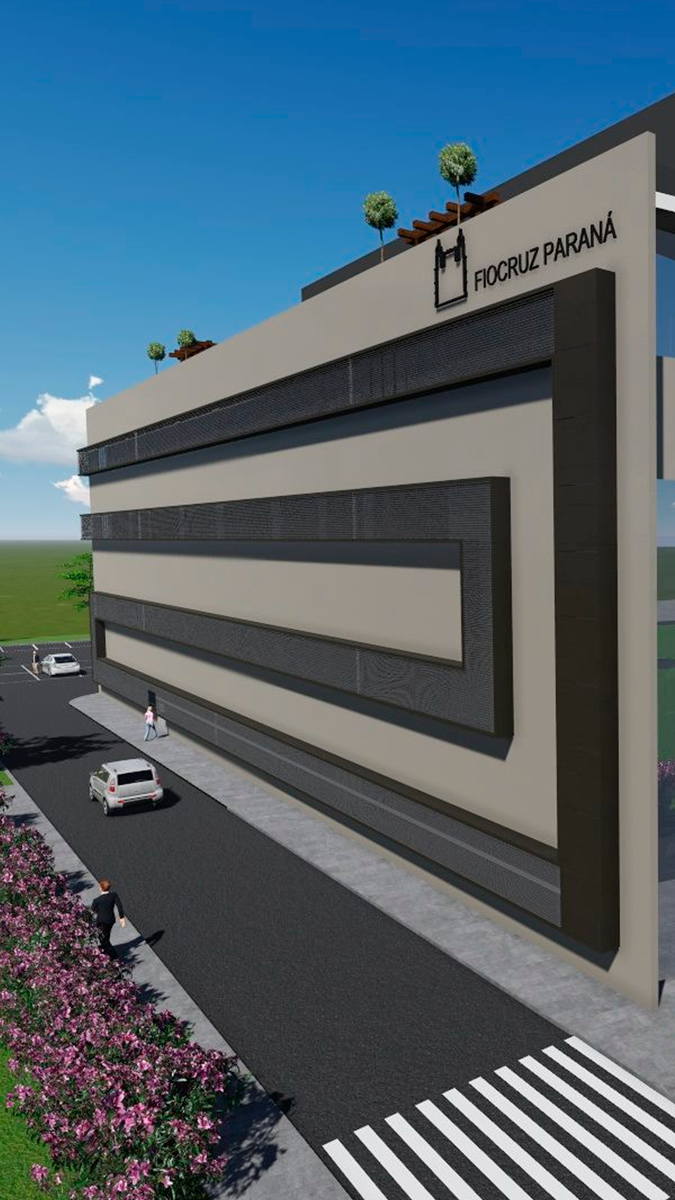

FIOCRUZ - Instituto Carlos Chagas
local
Curitiba-PR
Contratante
Oliveira Araújo Engenharia
