Projeto
Projeto Elétrico e Sistemas

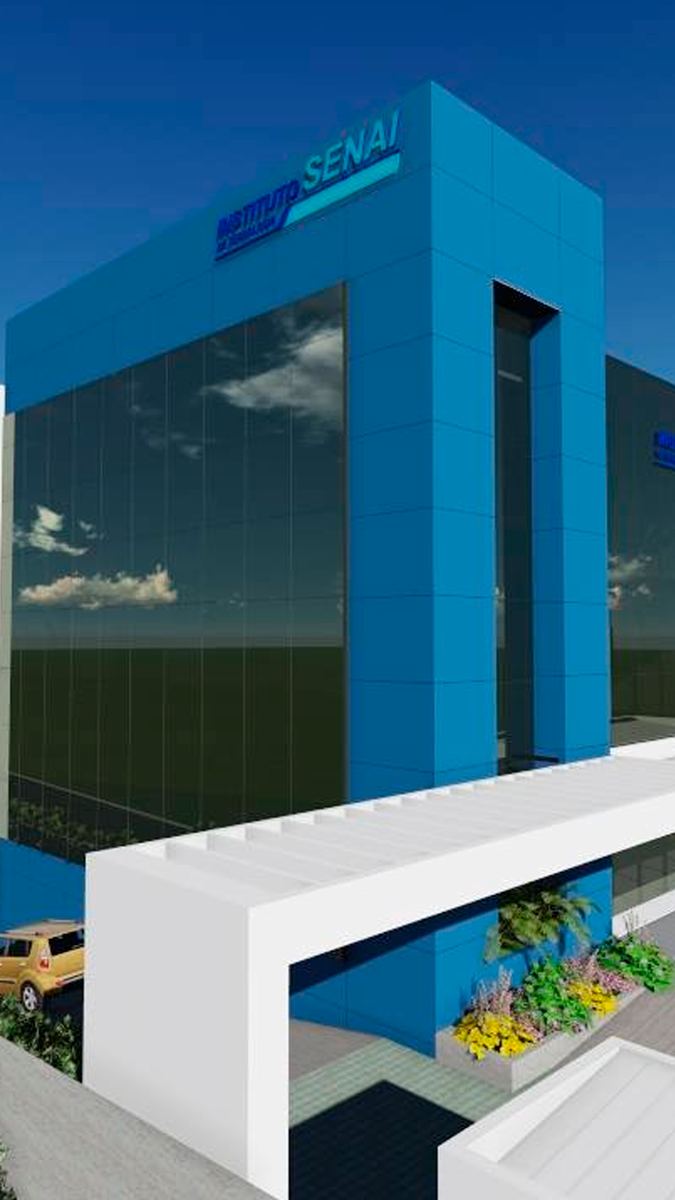

Projeto das Instalações Elétricas (básico e executivo) para edificações que somam 6.038,17m² de área construída e cinco pavimentos com 731,32kVA de potência demandada, conforme a norma da ABNT NBR 5410:2004. Carga Elétrica Instalada para tomadas de força (220/127V) e iluminação geral com potência de 970.49kW, sendo 57,90kW de iluminação com tecnologia LED. Projeto de rede estabilizada com sistema de Nobreak (220/127V) para equipamentos de uso específico com carga de 358kVA. Projeto elétrico de alta tensão com implantação de subestação de energia com transformador a seco de 750kVA e grupo motor gerador de 750kVA com quadro de transferência automática (QTA). Projeto de rede de distribuição aérea de alta tensão com extensão de 46 metros. Estudo de Coordenação e Seletividade da Subestação supracitada constituído das proteções conforme constam na tabela ANSI SEL em sua integridade.
Projeto de Quadros de Comandos e Automação para Sistema de Iluminação, constituído de acionamento por contatores de potência, seguindo rigorosamente as normas ABNT NBR IEC 60439 e IEC 61439;
Projeto de Cabeamento Estruturado (Rede de Telecomunicações e Dados) Categoria 5E e 6 com implantação de 372 pontos em conformidade com as normas da ABNT NBR 14565:2013, ANSI/TIA 568 e 569 e ISO / IEC 11801.
Projeto de Segurança Patrimonial (CFTV e Controle de Acesso) com sistema de câmeras digitais IP (internet Protocol) em rede estruturada com cabos categoria 5E e 6 com implantação de 129 pontos de câmeras IP, em conformidade com as normas da ABNT NBR 14565:2013, ANSI/TIA 568 e 569 e ISO / IEC 11801;
Projeto de Sonorização, Áudio e Vídeo Projeção com gerenciamento e controle através de rack de telecomunicação e mesas de controle de equipamentos de videoconferência e receivers, num total de 16 pontos.
Projeto de Alarme contra Incêndio e Pânico contemplando instalação de acionadores manuais, sirenes audiovisuais e central de alarme para controle e gerenciamento do sistema, num total de 313 pontos, conforme as normas técnicas da ABNT e normas locais do CMB-MT.
Projeto de SPDA (Sistema de Proteção contra Descargas Atmosféricas) com área de 6.038,17m², nível “I” de proteção, metódo de Faraday, contendo planta dos pavimentos com detalhes das descidas e equalização do aterramento interno da edificação com o sistema de SPDA utilizando cabos de cobre nú de #35mm², #50mm² e barras chatas de alumínio.
Planta de cobertura com malha de captação e detalhes de instalação de mastro com para-raios tipo Franklin, planta baixa da malha de aterramento no solo com todos os detalhes pertinentes à instalação. Todo o projeto foi baseado nas normas técnicas da ABNT NBR 5410:2004 e NBR 5419:2015.
Cliente
Instituto Senai de Tecnologia - IST
local
Cuiabá - MT
Contratante
Oliveira Araújo Engenharia
